Что проверить у амортизатора вальца BOMAG перед заказом замены

Опубликовано: 16.10.2026

Дорожные катки BOMAG работают в условиях экстремальных динамических нагрузок. Вибрационная система передает мощные импульсы на грунт, но часть энергии неизбежно бьет в обратную сторону — в раму машины. Буфер между вибровальцом и несущей конструкцией выполняет функцию гасителя колебаний. Когда этот элемент выходит из строя, страдает не только качество уплотнения, но и узлы ходовой части, гидравлика и здоровье оператора. Замена амортизатора вальца — дорогостоящая процедура, требующая простоя техники. Чтобы не повторять ремонт через месяц, перед заказом детали необходимо провести строгую проверку по нескольким критериям.

Роль виброизолятора в конструкции катка BOMAG

В контексте дорожно-строительной техники термин «амортизатор» чаще всего обозначает массивный резинометаллический блок (подушку) или комплект таких блоков. В отличие от автомобильных гидравлических стоек, здесь нет жидкости и клапанов. Гашение энергии происходит за счет упругой деформации специального эластомера.

Варианты для первичного сравнения собраны в разделе «амортизаторы BOMAG». Указанное на странице изделие нужно проверить по каталожному номеру и геометрии старой детали.

Конструкция состоит из внутренних и внешних металлических втулок, между которыми вулканизирована резина. При вращении дебалансного вала валец совершает колебания. Эластомер подушки сжимается и сдвигается, преобразуя кинетическую энергию вибрации в тепло. Если жесткость или геометрия подобраны неверно, резина быстро устает и рвется, а металл обойм разбивает посадочные места.

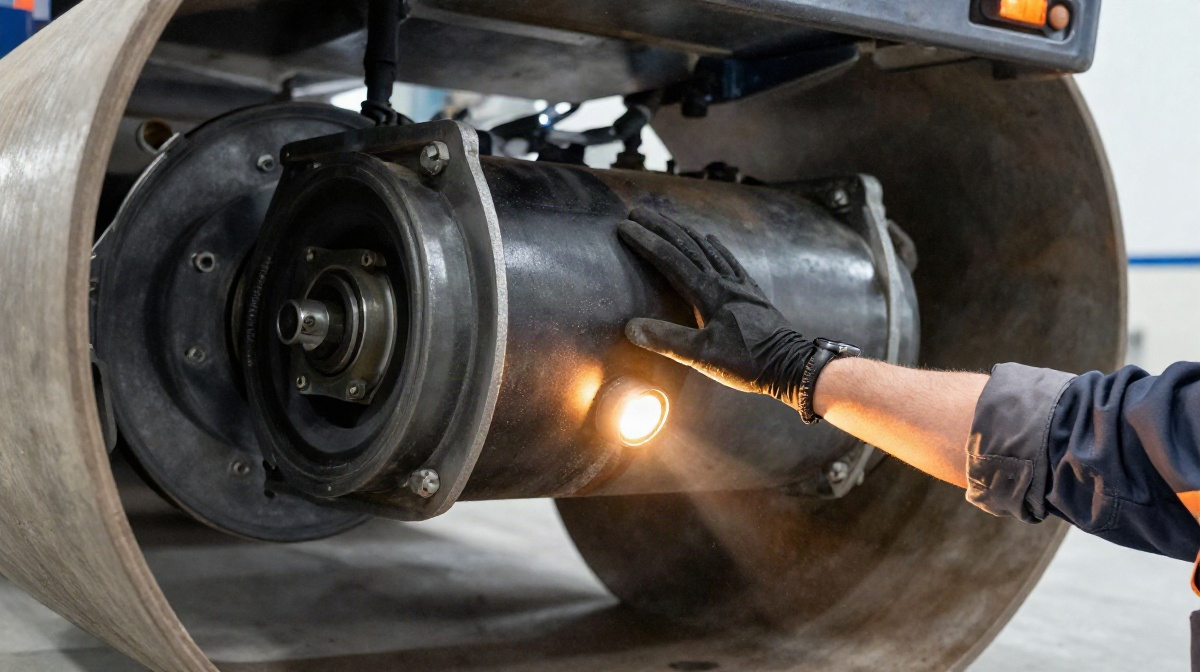

Диагностика: признаки критического износа

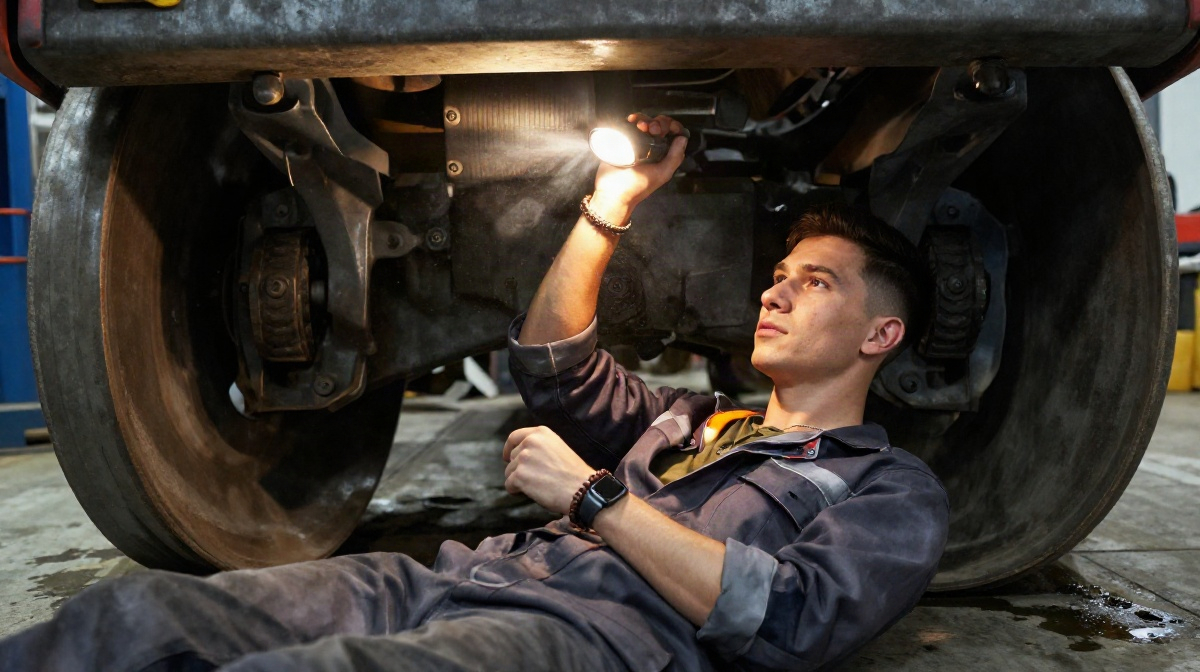

Прежде чем искать номер детали и оформлять заказ, следует убедиться, что проблема именно в подушках, а не в подшипниках вальца или карданном валу. Признаки неисправности амортизаторов делятся на визуальные и эксплуатационные.

Визуальный осмотр

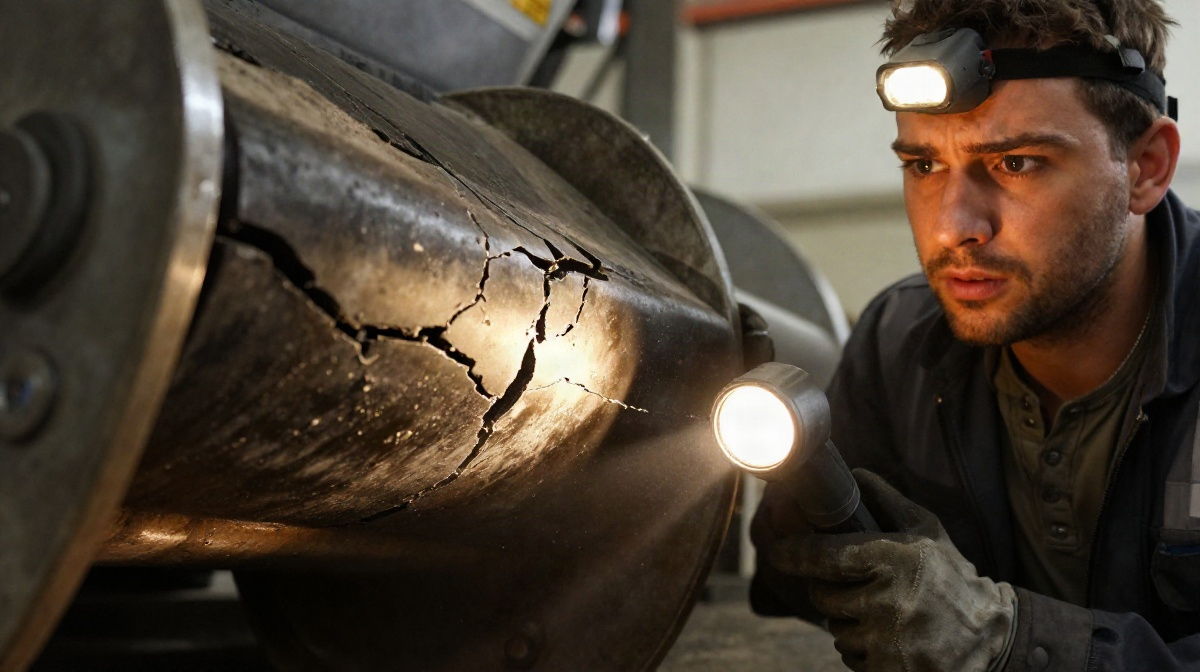

• Трещины. Небольшие поверхностные микротрещины появляются из-за старения резины. Глубокие разрывы, доходящие до металлической арматуры, говорят о неминуемом разрушении.
• Расслоение и отрыв. Если резина отслаивается от металлической втулки, блок теряет несущую способность. Каток при этом начинает «бить».
• Остаточная деформация. На остановленном катке подушка должна сохранять форму. Однобокое сплющивание свидетельствует о потере упругости.
• Выдавливание резины. Эффект, когда эластомер вылезает за границы обойм, указывает на разрушение внутренних слоев или корда.

Эксплуатационные симптомы

1. Резкое увеличение вибрации на площадке оператора и на раме.
2. Потеря амплитуды вибрации (контроль по встроенному датчику или результатам уплотнения).
3. Появление стуков металла о металл при старте или остановке вибратора.
4. Неравномерный след уплотнения (пропуски, «рябь» на асфальте).

Игнорирование даже одного из перечисленных симптомов ведет к каскадному разрушению: разбитые посадочные места рамы потребуют сложных сварочных работ, стоимость которых многократно превысит цену комплекта новых подушек.

Ключевые параметры для проверки перед заказом

Найти деталь только по модели катка недостаточно. BOMAG выпускает модификации с разными массами и центробежными силами. Ошибка в спецификации приведет к покупке несовместимой детали.

1. Геометрия и посадочные места

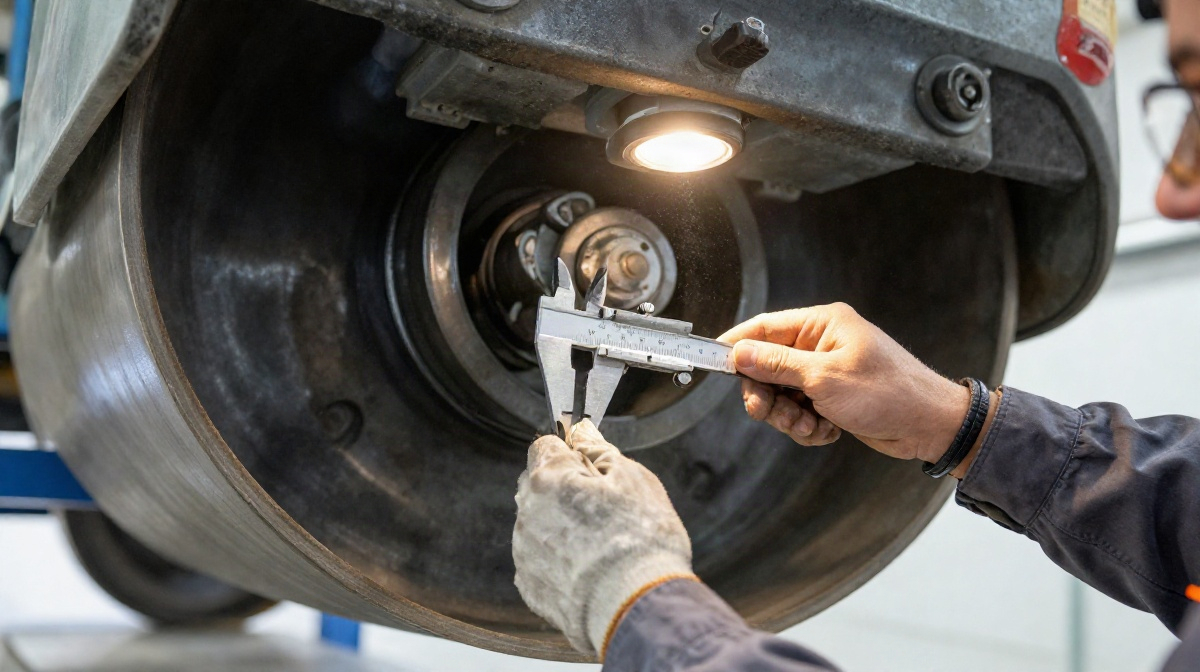

Необходимо измерить штангенциркулем три базовых размера: внутренний диаметр металлической втулки, внешний диаметр обоймы и общую высоту блока. Допуск обычно составляет доли миллиметра. Слишком большой внутренний диаметр приведет к проворачиванию втулки на оси и быстрому износу шейки вальца. Слишком малый — к невозможности монтажа без запрессовки с нагревом, что может повредить резину.

2. Твердость эластомера (Shore A)

Это самый критичный, но часто игнорируемый параметр. Твердомер (дюрометр) Шора показывает сопротивление резины вдавливанию. Для катков BOMAG этот показатель обычно находится в диапазоне 50–70 единиц по шкале А.

• Заниженная твердость: подушка слишком мягкая, валец «плавает», гашение низкочастотных колебаний неэффективно, резина быстро перегревается от чрезмерной деформации.
• Завышенная твердость: блок работает как жесткая проставка, вибрация транслируется на раму практически без потерь, ускоряя усталость металла.

Измерить твердость снятой детали полезно для понимания причин ее гибели. Если резина «задубела» (показатель выше номинала на 10-15 единиц), произошла термическая деградация. Заказывать замену с такой же жесткостью бессмысленно — нужно искать причину перегрева (например, неисправный клапан системы охлаждения вальца).

3. Состояние металлической арматуры

Втулки и обоймы изготавливают из стали марки Ст45 или аналогичной. При демонтаже старой подушки важно оценить износ внутренних поверхностей. Если на втулке есть задиры или овальность, новая деталь встанет с перекосом. В таком случае требуется восстановление оси или замена крестовины вальца.

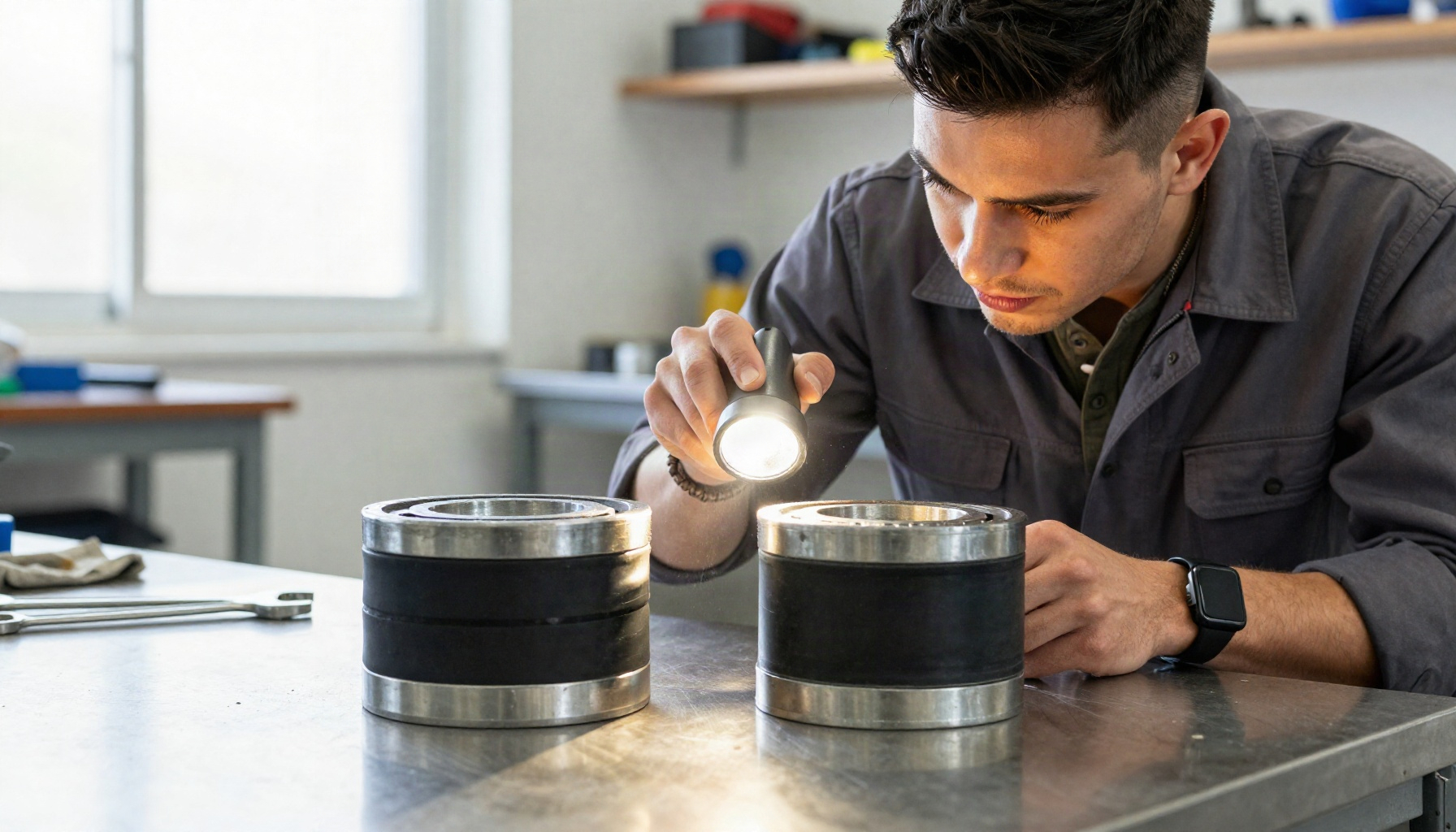

Сравнение вариантов: оригинал или аналог

Рынок запасных частей для спецтехники предлагает три пути решения проблемы. Выбор зависит от бюджета, сроков поставки и режима работы катка.

Оригинальные подушки гарантированно выдерживают температуру асфальтобетонной смеси и агрессивное воздействие битумной эмульсии. Качественные аналоги от крупных европейских или проверенных азиатских брендов уместны на катках, занятых на уплотнении грунта, где температурный режим мягче. Заказ дешевых не сертифицированных блоков оправдан лишь для техники, которую готовят к списанию.

Материал изготовления: резина против полиуретана

Традиционный материал — резина. Однако на вторичном рынке встречаются полиуретановые подушки. Полиуретан обладает высочайшей стойкостью к абразивному износу и порезам, но его применение на вибровальцах имеет нюансы.

Полиуретан хуже резины отводит тепло. В режиме непрерывной вибрации внутренние слои материала могут перегреваться и разрушаться изнутри (эффект термической усталости). Кроме того, коэффициент демпфирования у полиуретана отличается. Если каток BOMAG рассчитан на определенный импеданс резинометаллического блока, установка полиуретана может сместить резонансную частоту системы, снизив эффективность уплотнения.

Вывод: полиуретан оправдан на краях вальца, где нет прямого контакта с горячим асфальтом и требуется защита от механических повреждений, но для основных несущих подушек предпочтительна резина с проверенным профилем твердости.

Алгоритм действий перед оформлением заказа

Системный подход исключает ошибки и лишние траты. Рекомендуется следующая последовательность:

1. Идентификация машины. Считать серийный номер (FIN) катка BOMAG. По нему определяется точная комплектация вибрационной системы.
2. Демонтаж и дефектовка. Снять поврежденный амортизатор, очистить от грязи.
3. Снятие размерной сетки. Замерить D внутренний, D внешний, высоту. Сравнить с каталогом.
4. Оценка состояния сопрягаемых деталей. Проверить оси и посадочные отверстия в раме на износ. При необходимости заказать ремонтные втулки.
5. Выбор поставщика. Запросить технический паспорт на деталь (особенно показатель твердости и температурный диапазон).
6. Планирование монтажа. Учесть необходимость гидравлического пресса для запрессовки новых блоков. Установка «на коленке» с помощью кувалды гарантированно повредит эластомер.

Грамотная предзаказная проверка амортизатора вальца — это не формальность, а инженерный расчет. Сохранение оригинальных параметров демпфирования обеспечивает катку BOMAG заданную производительность и защищает дорогостоящие агрегаты от разрушительных резонансных нагрузок. Тщательная дефектовка снятой детали и критичный выбор заменяемого компонента исключают повторный разбор машины в разгар строительного сезона.
